Contacte electrice

Contactul electric este ansamblul compus din doua piese metalice(piese de contact) a caror atingere permite trecerea curentului electric
Un circuit electric este o reţea electrică în buclă închisă ce include componente electrice şi (evtl. electromecanice), realizându-se astfel o cale închisă (cu dus şi întors) pentru curentul electric. Principial, d.p.d.v. electric o reţea este o conexiune dintre două sau mai multe componente, şi poate fi şi deschisă, nu neapărat un circuit închis.
Reţelele electrice, care se compun din surse de tensiune sau de curent, elemente liniare (rezistori, capacităţi - condensatori, inductori) şi elemente liniar distribuite (linii de transmisie a energiei), pot fi analizate prin metode algebrice pentru determinarea răspunsului în DC (curent continuu), în AC (curent alternativ), sau şi în regim tranzitoriu. Aceste reţele sunt numite reţele electrice analogice (liniare).
O reţea care în plus conţine şi componente electronice active se numeşte circuit (reţea) electronic. Aceste reţele pot fi liniare, neliniare (digitale) sau combinate, şi necesită un design şi o analiză mai complexă. În zilele noastre circuitele electrice şi electronice au atins un grad extrem de complexitate, cât şi de miniaturizare.

Unul din cele mai simple circuite electrice, care exemplifică legea lui Ohm.

Clasificare

a) Dupa forma geometrica a suprafetei de contact, contactele electrice se impart in trei grupe:
- contacte plane, la care atingerea celor doua piese se face pe o suprafa?a de contact. Din aceasta grupa fac parte, de exemplu, contactele realizate intre doua suprafe?e plane cu sec?iunea dreptunghiulara;

Fig. 1. Tipuri de contacte plane
- contacte punctiforme, la care, macroscopic, atingerea are loc doar intr-un singur punct, iar microscopic, pe o suprafa?a circulara de raza foarte mica.in aceasta grupa intra, de exemplu, contactele sfera- sfera, sfera- plan, con- plan;
- contactele liniare, la care atingereaare loc de-a lungul unei linii, adica pe osuprafata extrem de ingusta. Din aceasta grupa fac parte, de exemplu, contactele intre suprafa?a laterala a unui cilindru ?i un plan sau contactele intre doi cilindrii. Ca forme specializate de contacte liniare se intalnesc contactele deget ,lalea si perie

Fig. 2. Contact de suprafata, contact punctiform, contact linear
b) in func?ie de modul de realizare a imbinarii de contact:

Fig. 3. Tipuri de contacte
- contacte permanente (fixe):

piesele de contact nu se desfac in timpul functionarii;

forta de apasare este asigurata cu suruburi;

de exemplu: legaturile la borne .
Fig.2. Contacte permanente (fixe)
- contacte alunecatoare (glisante):

piesele de contact nu se desfac in timpul functionarii, dar se deplaseaza una fata de cealalta, una dintre piese alunecand peste cealalta;

de exemplu: contactul perii-colector, captatoarele de la troleibuze care aluneca pe firul de alimentare in timp ce troleibuzul se deplaseaza.
-contacte amovibile (de intrerupere):

se inchid si se deschid in timpul functionarii servind la stabilirea si intreruperea curentului electric; forta de apasare este asigurata cu resoarte (arcuri) elicoidale sau lamelare

de exemplu: contactul fisa-priza Contactele amovibile pot fi:

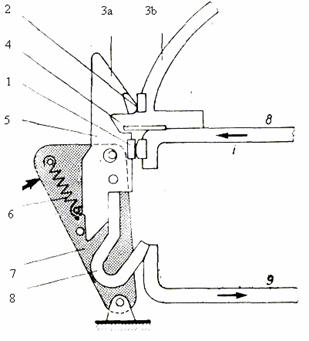

- contacte de lucru (principale), care asigura un contact cat mai bun atat timp cat circuitul este inchis
- contacte de rupere (de stingere), care protejeaza contactele de lucru impotriva uzurii prin arcul electric format la intreruperea si stabilirea circuitului
